تبريد سائل 5G من المحطة الأساسية

1.ما هو 5G؟

نظرًا لكونها الجيل الخامس من أنظمة الاتصالات المتنقلة ، تتمتع تقنية 5G بالمزايا الرئيسية لعرض النطاق الترددي الكبير للإرسال والتأخير المنخفض: يصل الحد الأقصى لعرض النطاق الترددي إلى 10 جيجابت / ثانية ، ومقدار البيانات المنقولة هو 100 ضعف ما هو عليه في 4G ؛ زمن انتقال الشبكة أقل من 1 مللي ثانية ، مقارنة بـ 30-70 مللي ثانية للجيل الرابع ، وميزة التأخير المنخفض لشبكة الجيل الخامس تجعل من الممكن لمصانع التصنيع الذكية ، والجراحة الطبية بدون سائق ، والجراحة الطبية عالية الدقة عن بُعد ، وما إلى ذلك.

2- مقدمة إلى محطة 5G الأساسية:

في الوقت الحالي ، هناك 50 شبكة 5G في العالم ، وقد تزداد إلى 80 في عام 2021. سيكون لدى الصين مليون محطة قاعدية 5G بحلول عام 2021. هناك نوعان من محطات 5G الأساسية ، أحدهما محطة قاعدية كبيرة والآخر صغير. المحطة الأساسية.

محطة ماكرو الأساسية:

عادة ما تكون قاعدة ماكرو كبيرة الحجم ، وقد بنيت أبوابنا لتغطية مساحة كبيرة.

محطة قاعدة ميكرو:

بنيت بشكل رئيسي في المناطق الحضرية وفي الداخل. في زمن الجيل الخامس ، سيكون هناك المزيد من المحطات القاعدية الصغيرة المثبتة في كل مكان.

3. التحدي الحراري لمحطة 5G الأساسية:

ستعني زيادة استهلاك طاقة المحطة الأساسية 5g زيادة القيمة الحرارية ، مما سيؤدي إلى زيادة درجة حرارة الرقاقة.

حل التبريد التقليدي:

1. باستخدام مادة موصلة للحرارة العالية ، كتلة جسر حراري أو أنبوب حراري لتقليل فرق درجة الحرارة بين الرقاقة والصدفة.

2. قم بزيادة حجم غلاف الجهاز ، وتحسين تصميم شفرات التبريد وزيادة مساحة السطح لتقليل درجة حرارة سطح الغلاف.

3. استخدام غلاف الألومنيوم المصبوب بالقالب لتحسين توحيد درجة الحرارة.

بالنسبة للحل 1 ، عندما تتعرض القشرة لأشعة الشمس ، يمكن أن تصل درجة حرارة سطحها إلى 60 إلى 90. يجب أن يكون TC للعديد من الرقائق في حدود 90 ، والتي لن تفي بمتطلبات تبديد الحرارة ؛ بالنسبة للمحلول 2&؛ 3 ، عادةً ما يكون حجم ووزن المنتج محدودًا ولا يمكن زيادته بسهولة. لذلك ، سيكون تبديد الحرارة 5G تحديًا كبيرًا.

4. محلول التبريد السائل لمحطة 5G الأساسية:

Therfore ، نقدم تصميمًا حراريًا سيرفريًا للتبريد الجديد للنظام الحراري 5G ، وقوة تبديد الحرارة لوحدة معالجة مركزية واحدة هي 100W-300W ، وفرق درجة حرارة المدخل والمخرج هو 1-5 ℃ ، وانخفاض الضغط هو 5-20kpa. هذا له العديد من المزايا:

1. فرق درجات الحرارة المنخفضة بين 2 وحدة المعالجة المركزية.

2. فرق درجات الحرارة المنخفضة بين وحدة المعالجة المركزية والمشعات.

3.توزيع درجة حرارة المبرد موحد والفرق في درجة حرارة السطح منخفض.

4. وقف واحد لتبديد حرارة التبريد السائل لأجهزة تسخين متعددة.

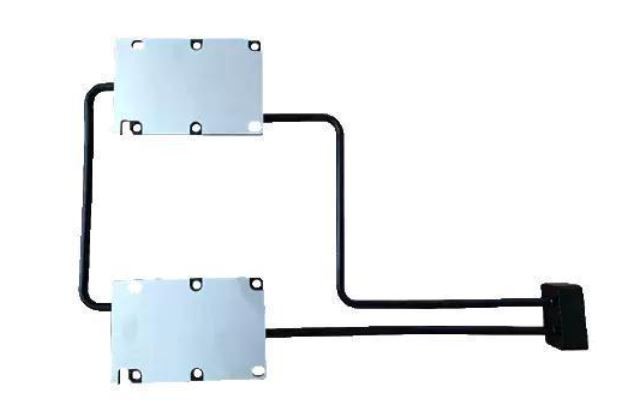

تصميم 1:

التصميم 2:

التصميم 3:

5- تطوير التكنولوجيا الجديدة:

غرفة بخار الألومنيوم تحقق وظيفة موازنة درجة الحرارة من خلال وسيط عمل تغيير الطور الداخلي. التكلفة أقل بكثير من تكلفة بخار النحاس. في الوقت نفسه ، يمكنها تحقيق تأثير موازنة درجة الحرارة في منطقة كبيرة ، وهو أمر فعال من حيث التكلفة وكفاءة عالية.

ستواصل Sinda Thermal تطوير التكنولوجيا الجديدة في الصناعة الحرارية ، وتشارك حالة أكثر نجاحًا مع عملائنا. يرجى الاتصال بنا للحصول على أي خدمة تخصيص المنتجات الحرارية.
