ما هي تقنية التبريد التي يستخدمها الهاتف المحمول عادةً؟
في السنوات الأخيرة، مع التطور المستقر للتكنولوجيا الذكية، أصبح التصنيع الذكي محور العديد من منتجات البحث والتطوير. إن تعزيز تكنولوجيا التصنيع الذكية يمكن أن يحسن بشكل فعال كفاءة عمل المنتجات ويقلل من تكلفة تشغيلها. لذلك، فيما يتعلق بالمبدد الحراري للهاتف المحمول، يمكننا العثور على بعض نقاط الاختراق للترقية، مثل استخدام أجهزة محددة لتحقيق التحكم الذكي في درجة الحرارة. بعد دخول الهواتف الذكية عصر الجيل الخامس، ومع تزايد وتيرة استخدام الهواتف المحمولة، ستتحمل ملحقاتها ضغط استخدام أكبر. ولذلك، ينبغي لنا أن نبذل قصارى جهدنا للقضاء على تأثير العوامل الخارجية لإطالة عمر خدمة الهواتف المحمولة.

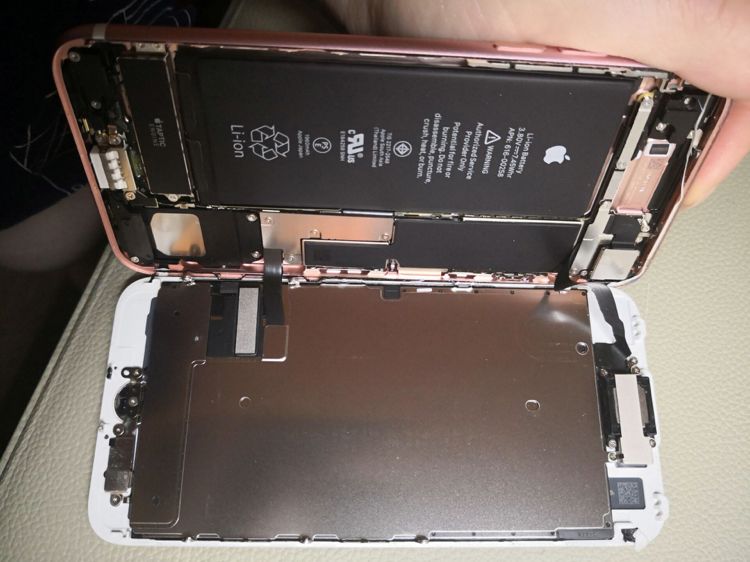

حاليًا، تستخدم العديد من الهواتف الذكية لوح تبريد كبير من الجرافيت للمساعدة في معالجة الرقائق والحرارة الأخرى المتولدة لتبديد الحرارة. ونظرًا لوجود العديد من الحبيبات الصغيرة في الجرافيت، فإنها بعد تغطيتها على لوحة الدائرة الكهربائية، ستقوم بتوزيع الحرارة المنبعثة في جميع أنحاء الجسم، وبالتالي تقليل توليد الحرارة. في المقابل، فإن معظم الهواتف المحمولة التي تستخدم هذه التقنية ستصمم طبقة من لوحة معدنية موصلة للحرارة داخل الغلاف، والتي ستنقل مباشرة الحرارة الناتجة عن الجرافيت الموصل للحرارة إلى الزوايا المعدنية للهاتف من خلال اللوحة المعدنية، مع تبديد جيد للحرارة . موصلية المعادن تحقق تأثير تبديد الحرارة.
بالإضافة إلى ذلك، تستخدم بعض الهواتف المحمولة مادة هلامية موصلة للحرارة لتغطية وحدة المعالجة المركزية للهاتف المحمول للمساعدة في تبديد الحرارة. يحتوي الجل الموصل الحراري على مبدأ تبديد حرارة مشابه لمبدأ الجرافيت الموصل الحراري، مما يقلل من توليد الحرارة عن طريق تطبيق مواد موصلة للحرارة على المعدات ذات الصلة. نظرًا للتوصيل الحراري الممتاز، ومقاومة درجات الحرارة العالية، وخصائص العزل للمادة اللاصقة الموصلة للحرارة، فقد أصبحت مادة مثالية لتبديد الحرارة.
في السنوات الأخيرة، استخدمت "هواتف الألعاب" و"هواتف الرياضات الإلكترونية" الناشئة هذه التكنولوجيا. يوجد أنبوب مجوف مدمج في الهاتف، وهو مملوء بسائل مساعد لتبديد الحرارة مع توصيل حراري جيد. عندما يتم تسخين المكون، فإن السائل المساعد لتبديد الحرارة في خط الأنابيب سوف يتبخر. مع استمرار عملية التبخر، يتدفق البخار نحو قسم التكثيف في أنبوب الحرارة تحت اختلاف طفيف في الضغط. يطلق البخار الحرارة في قسم التكثيف ثم يتكثف إلى سائل، والذي يتدفق عائداً إلى قسم التبخر على طول المادة المسامية من خلال القوى الشعرية. كرر هذه الدورة لتحقيق نقل الحرارة.
بعد تبريد الأنابيب الحرارية، تم استخدام تقنية غرفة البخار على نطاق واسع في الهواتف المحمولة المتوسطة والمتطورة. أكبر ميزة لها هي النحافة، لأن الهواتف المحمولة لديها متطلبات أعلى وأعلى للمساحة الداخلية. في الوقت الحاضر، تم تطبيق 0.3mm VC فائق النحافة بنجاح على الهواتف المحمولة ووصل إلى مستوى عملية مستقر للإنتاج الضخم. بالمقارنة مع وضع شبكة نحاسية أو بنية أساسية شعرية ملبدة بمسحوق النحاس، تم تطوير غرفة بخار رقيقة جدًا 0.3 مم باستخدام عملية النقش الدقيقة الدقيقة للبنية الشعرية المتكاملة، مما يقلل من السماكة الإجمالية بحوالي 50 ميكرومتر، وهو ما لا يعمل على تبسيط العملية فقط، ولكنه يقلل أيضًا من التكلفة، مما يجعل من الممكن للوحة امتصاص VC الدخول إلى الهواتف المحمولة المتوسطة والمنخفضة 5G.
بغض النظر عن نوع المادة الحرارية وطريقة التبريد الحراري المستخدمة، فإن الغرض منها هو تقليل درجة حرارة تشغيل المعدات وتحسين الاستقرار. لتحسين مشكلة تبديد الحرارة، يجب تحسين كل من الأجهزة والبرامج لإنتاج التآزر.
