مبدد حرارة وحدة المعالجة المركزية القياسية Intel LGA4677 2U
مقدمة عن المنتج: مبدد حرارة وحدة المعالجة المركزية القياسية Intel LGA4677 1U كيف تعمل المبددات الحرارية تعمل المبددات الحرارية على نقل الحرارة بعيدًا عن الجهاز أو مصدر الحرارة إلى البيئة المحيطة باستخدام التوصيل والحمل الحراري والإشعاع. يتم توصيل الحرارة المتولدة من خلال مبرد حراري عالي التوصيل الحراري...
مقدمة المنتج
مبدد حرارة وحدة المعالجة المركزية القياسية Intel LGA4677 2U
| رقم القطعة | SD-4677-2UM81-P | سمك الزعنفة | 0.35 ملم |
| مقبس وحدة المعالجة المركزية | إنتل LGA4677 | درجة الزعنفة | 1.65 ملم |
| نظام الخادم | خادم قياسي 2U | المسافة القياسية للثقب | 102.5 مم*57.6 مم |
| أبعاد المبدد الحراري |
118 مم*78 مم*63 مم |
مادة المبدد الحراري | قاعدة من النحاس والألومنيوم + زعانف من الألومنيوم +5 أنابيب حرارية من النحاس |
| TPD | 300W | مادة الواجهة الحرارية |
شحم Shin-ETSU،7921 أو DOW CORNING،TC-5888، سمك 0.15-0.2 مم |
كيف تعمل المبددات الحرارية
تنقل مشعات التسخين الحرارة بعيدًا عن الجهاز أو مصدر الحرارة إلى البيئة المحيطة باستخدام التوصيل الحراري والحمل الحراري والإشعاع. يتم توصيل الحرارة المتولدة من خلال قاعدة مشعات حرارية عالية التوصيل والتي تقوم بتوصيل الطاقة إلى زعانف مشعات التسخين. تزيد مساحة السطح المضافة لزعانف مشعات التسخين من نقل الحرارة إلى الهواء المحيط بالتوصيل الحراري. عندما يمر الهواء فوق زعانف مشعات التسخين هذه، فإنه يمتص الحرارة من مشعات التسخين ويحملها بعيدًا، إما من خلال الحمل الحراري الطبيعي أو الحمل الحراري القسري باستخدام مروحة أو منفاخ.
زعانف ذات كثافة عالية ومرونة تصميمية أكبر
عادةً ما يتم لحام زعانف السحاب عالية الكثافة أو لحامها أو لصقها بالإيبوكسي على قاعدة مبدد حراري أو سلسلة من أنابيب الحرارة لإنشاء مجموعة إدارة حرارية شاملة. نظرًا لأن زعانف السحاب متصلة معًا في كل من الجزء العلوي والسفلي من الزعانف، فإنها توفر ثباتًا ميكانيكيًا أعلى مقارنة بأنواع الزعانف الأخرى مثل الزعانف المقصوصة أو المطوية.
بالنسبة لمتطلبات الأداء المختلفة، يمكن لشركة Sinda Thermal أيضًا دعم تصميم المبدد الحراري المرن لتحسين احتياجات العملاء فيما يتعلق بتحسين أداء المبدد الحراري.
لحام إعادة الصهر هو أحد العمليات الرئيسية لتجميع المشتت الحراري. يستخدم لحام إعادة الصهر بشكل أساسي في لحام الأجزاء الحرارية المجمعة، وإذابة معجون اللحام بالتسخين للحام الأجزاء معًا، ثم تبريد معجون اللحام من خلال تبريد لحام إعادة الصهر لتصلب المكونات ومعجون اللحام معًا، وتقليل المقاومة الحرارية بين المكونات الحرارية.
في الأصل، يتم خلط معجون اللحام ببعض المواد الكيميائية مثل مسحوق القصدير المعدني والتدفق، ولكن يمكن القول أن القصدير الموجود فيه موجود بشكل مستقل كحبيبات قصدير صغيرة. بعد المرور عبر المعدات مثل فرن إعادة التدفق، وبعد عدة مناطق درجة حرارة ودرجات حرارة مختلفة، عندما تكون درجة الحرارة أكبر من 217 درجة، سوف تذوب حبيبات القصدير الصغيرة هذه. من خلال تحفيز التدفق والعناصر الأخرى، سوف تذوب عدد لا يحصى من الجزيئات الصغيرة في واحدة.
ستكون هناك حاجة إلى عينة ذهبية أو عينة حدية لكل التحقق من أداء الإنتاج، ويتم تحديد المواصفات الحرارية واستخدامها كبيانات مرجعية للاستفادة من إنتاج المبدد الحراري ذو الأداء المستقر قبل الشحن.
بناءً على معدات الاختبار المختلفة، وطريقة الاختبار، ودرجة الحرارة المحيطة، قد تختلف بيانات الاختبار الفعلية، ومواصفات الأداء الحراري للمبدد الحراري المذكورة هي للإشارة فقط.
التعليمات
01. هل يمكننا الحصول على عينة مجانية للقطعة قبل إصدار أمر الشراء للإنتاج؟
02. ما هو الحد الأدنى لكمية الطلب لهذا المبدد الحراري؟
03. هل لا نزال بحاجة إلى دفع تكلفة الأدوات اللازمة لهذه الأجزاء القياسية؟
04.ما هو طول LT؟
05. هل من الممكن إجراء بعض التحسينات على التصميم للمبدد الحراري إذا احتاج العميل إلى ذلك؟
الوسم : مبدد حرارة وحدة المعالجة المركزية القياسية Intel LGA4677 2U، الصين، الشركات المصنعة، حسب الطلب، بالجملة، الشراء، بالجملة، عرض الأسعار، السعر المنخفض، في المخزون، عينة مجانية، صنع في الصين
قد يعجبك ايضا
-
بالوعة الحرارة زعانف الكشط الألومنيوم كبيرة مع أنابيب الحرارة للعاكس
-
بالوعة الحرارة الإلكترونية ذات الزعانف النحاسية
-
مشعاع ذو زعانف نحاسية مع التصنيع باستخدام الحاسب الآلي
-

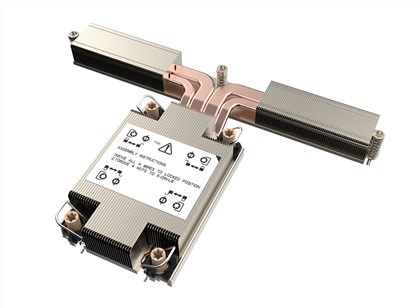

1U خادم وحدة المعالجة المركزية بالوعة الحرارة
-
