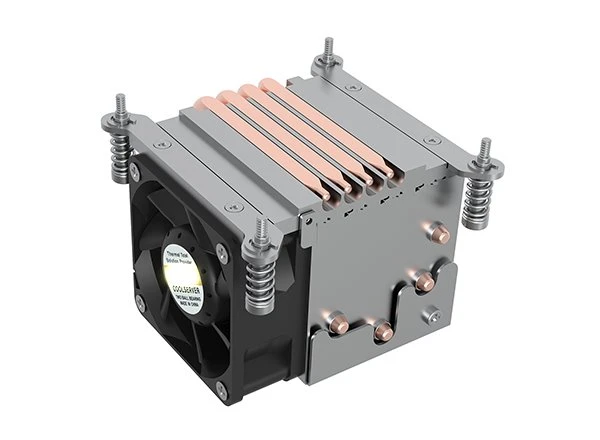

مبرد وحدة المعالجة المركزية بأنابيب حرارية لوحدة المعالجة المركزية Intel Alder Lake Socket LGA 1700

أنبوب الحرارة

أنبوب الحرارة عبارة عن جهاز تبريد كلاسيكي ثنائي الطور ، وهو أحد أكثر المكونات الحرارية كفاءة ، ويتكون أنبوب الحرارة من أنبوب نحاسي ، وسوائل عمل ، وهيكل فتيل. بشكل عام ، يتم غلق الأنبوب وتفريغه لتشكيل احتواء محكم التفريغ ، في الجدار الداخلي ، يوجد هيكل فتيل لتوفير القوة الشعرية ، كما يتم حقن كمية صغيرة من سائل العمل في الأنبوب. عندما تقوم نهاية المبخر بوحدة المعالجة المركزية ، يتبخر سائل العمل ويمتص الحرارة ، ويتدفق البخار الساخن إلى الطرف الآخر بضغط الهواء ، ويتكثف البخار الساخن في نهاية المكثف ويطلق الحرارة ، ويتحول البخار إلى سائل و العودة إلى نهاية المبخر بالقوة الشعرية لهيكل الفتيل ، ثم قم بتعميم عملية نقل الحرارة. يستخدم مبرد وحدة المعالجة المركزية 4 أنابيب حرارية مصممة لوحدة المعالجة المركزية عالية التدفق ، ويمكن لتصميم بناء أنابيب الحرارة الأربعة إزالة الحرارة بسرعة ونقلها إلى كومة زعنفة الألومنيوم بسرعة ، وهو حل حراري ممتاز.

تصميم التوصيل المباشر لأنابيب الحرارة

يستخدم مبرد وحدة المعالجة المركزية للأنابيب الحرارية تصميم التوصيل المباشر لأنابيب الحرارة لتحسين الأداء الحراري وتوفير التكلفة. يتم إدخال الأنابيب الحرارية في ركيزة من الألومنيوم ، وتخضع لعملية ضغط الدرفلة لضمان استواء سطح أنبوب الحرارة ، ويمكن أن يصل التسطيح إلى 0. 1 مم. ثم ضع الشحم الحراري على السطح واتصل بوحدة المعالجة المركزية مباشرة. هذا التصميم رائع لأن أنابيب الحرارة توصل وحدة المعالجة المركزية مباشرة ، مما يمكن أن يقلل بشكل كبير من المقاومة الحرارية ، ويمكن توصيل الحرارة بأنابيب الحرارة ، ونقلها إلى كومة زعنفة الألومنيوم ، وتحسنت كفاءة التوصيل الحراري بشكل كبير ، ولا تفعل ذلك. نحتاج إلى قاعدة نحاسية لتوصيل الحرارة ، وبالتالي فإن التصميم فعال من حيث التكلفة أيضًا.
